Přehled obvodů řady TTL 7400 2.díl

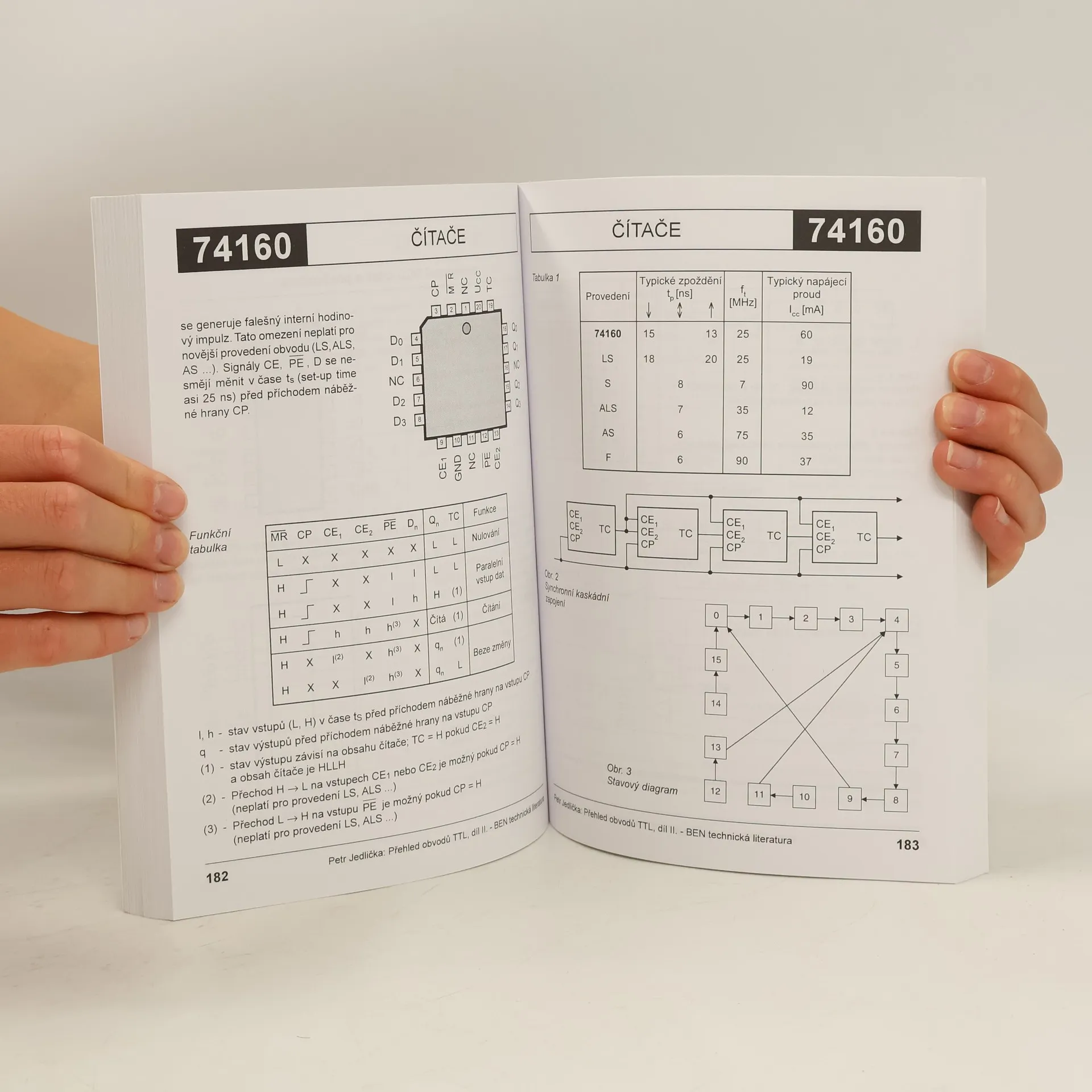

Před časem vyšly úspěšné příručky o obvodech CMOS 4000, a nyní autor a nakladatelství navazují přehledem obvodů TTL 7400. Příručka se podobá předchozí "cmosové" řadě, zejména díky přehlednému grafickému uspořádání. Úvod obsahuje zajímavé porovnání bipolárních a unipolárních technologií používaných při výrobě logických obvodů, převodní tabulku sovětského značení a přehled modifikací od různých výrobců. Hlavní část knihy uspořádává obvody TTL vzestupně podle číselného označení. U každého obvodu je uvedena skupina logických obvodů (např. hradla, čítače) a stručný popis funkce (např. 2 × klopný obvod D). Následuje schéma zapojení vývodů pouzdra, s případnými jinými zapojeními na další stránce. Zapojení vývodů platí pro pouzdra DIL, SMD (SO) a flat-pack, s uvedením zapojení pro pouzdra LCC (PLCC), pokud je to relevantní. Přehled dále obsahuje seznam vývodů s krátkým popisem jejich funkce, včetně logického zisku N u výstupů a logické zátěže FI u vstupů. Následuje stručný popis funkce obvodu, funkční schéma, funkční tabulka, časové průběhy, logické schéma, tabulka typických zpoždění signálu a typický napájecí proud pro nízké kmitočty. Na závěr jsou u většiny obvodů uvedeny aplikace, které čtenáře jistě zaujmou.
